Đo điện trở đất có quy định nào bắt buộc không?
Quy định bắt buộc đo điện trở đất chống sét, tiếp địa an toàn điện:
- Điều 5(d) - Nghị định số 136/2020/NĐ-CP ngày 24/11/2020 của Chính phủ "Quy định chi tiết một số điều và biện pháp thi hành luật phòng cháy và chữa cháy và luật sửa đổi, bổ sung một số điều của luật phòng cháy và chữa cháy".
- TCVN 9385:2012 "Chống sét cho công trình xây dựng - Hướng dẫn thiết kế, kiểm tra và bảo trì hệ thống".
- TCVN 4756:1989 "Tiêu chuẩn nối đất và nối không các thiết bị điện".
Bạn có thể quan tâm
>> Kiểm định thang máy, thang cuốn
>> Kiểm định hệ thống lạnh, điều hòa

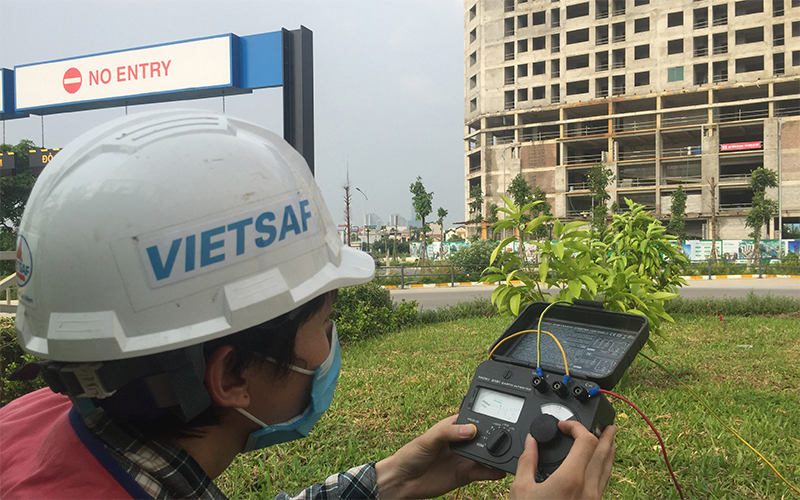

Đo điện trở đất chống sét tại công trình xây dựng đang thi công
Điện trở đất, điện trở chống sét, an toàn điện là gì?
Điện trở đất là một loại điện trở của khối đất được tính dựa trên thể tích 1m3. Điện trở đất cho phép dòng điện lưu thông từ mặt này của khối đất sang mặt đối diện của khối đất khác. Việc đo điện trở đất là rất quan trọng trong việc đảm bảo an toàn cho hệ thống điện, hệ thống chống sét trong các công trình xây dựng, công nghiệp …
Quy trình kiểm tra và đo điện trở đất
Trước khi tiến hành đo điện trở đất, Các Kiểm định viên phải kiểm tra kim thu sét, dây dẫn sét xem có đủ điều kiện, đảm bảo an toàn và thông mạch hay không. Để đảm bảo cho việc đo đạc nhanh chóng, chính xác và hiệu quả, VIETSAF thường sử dụng 02 loại máy để đo điện trở sau:
- Đo điện trở đất, điện trở tiếp địa bằng máy Ape kìm không dây
Khi Đo điện trở đất hệ thống chống sét, an toàn điện mạch vòng, VIETSAF thường sử dụng máy đo ampe kìm không dây, thiết bị này cho ra kết quả nhanh và tiết kiệm thời gian đo kiểm. Ampe kìm chỉ cần kẹp trực tiếp vào dây nối đất là cho ta trị số điện trở đấy cần đo.
- Đo điện trở đất, điện trở tiếp địa bằng máy máy đo 3 dây(3 cực)
Phương pháp đo điện trở đất bằng máy 3 dây là một trong những phương pháp phổ biến nhất hiện nay. Thiết bị này cho kết quả tương chính xác hơn máy Ampe kìm. Tuy nhiên, khi gặp phải công trình có hộp kiểm tra tiếp địa ở trên cao(tầng 5, 6 của toàn nhà, đập thủy điện …) và công trình có diện tích bao phủ lớn(ví dụ như sân bê tông quá rộng) không có chỗ cắm cọc thì phải sử dụng dây nối dài, dẫn đến ảnh hưởng ít nhiều đến kết quả đo cũng như tốn nhiều thời gian và công sức thực hiện.
- Đánh giá trị số điện trở đất đo được:
* Kết quả đo điện trở chống sét: R < 10 Ω – Đạt yêu cầu
* Kết quả điện trở nối đất an toàn điện( Điện trung thế - Hạ thế): R < 4 Ω – Đạt yêu cầu
* Kết quả đo điện nhẹ (Hệ thống truyền hình, internet, camera an ninh … ): R < 1 Ω – Đạt yêu cầu
Nếu kết quả đo không đạt yêu cầu, cần thực hiện các biện pháp khắc phục để giảm điện trở nối đất đến mức độ an toàn.

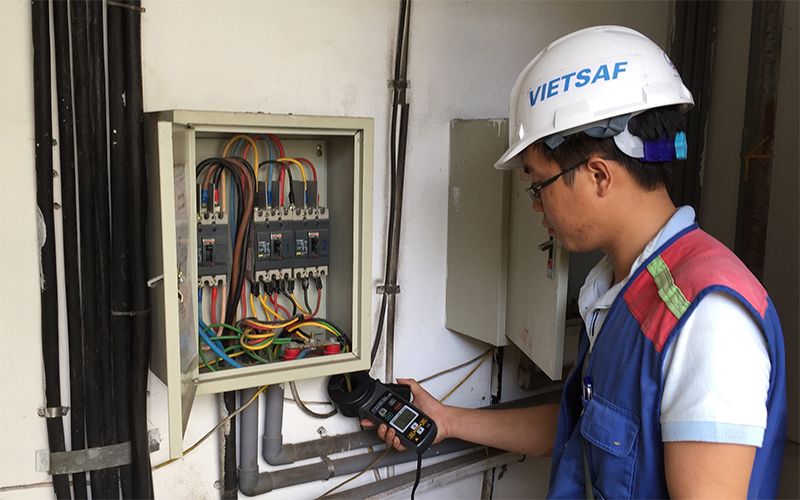

Đo điện trở đất trong quá trình kiểm tra an toàn cho hệ thống điện
Giấy chứng nhận và thời hạn đo điện trở đất
- Công ty kiểm định VIETSAF sẽ cấp chứng nhận kết quả đo điện trở đất trong vòng 03 ngày kể từ khi kết thúc công việc tại hiện trường.
- Ghi chú: Sau khi đo điện trở đất, nếu kết quả không nằm trong giới hạn cho phép, cần phải xác định nguyên nhân gây ra sự cố và thực hiện kiểm tra, sửa chữa hệ thống. Sau khi sửa chữa phải được kiểm tra lại. Nếu triệu trở đo được nằm trong phạm vi cho phép mới được cấp giấy chứng nhận.
- Thời hạn(chu kỳ) đo kiểm được thực hiện trong vòng 12 tháng và nên kiểm tra trước mùa mưa bão và giông sét.

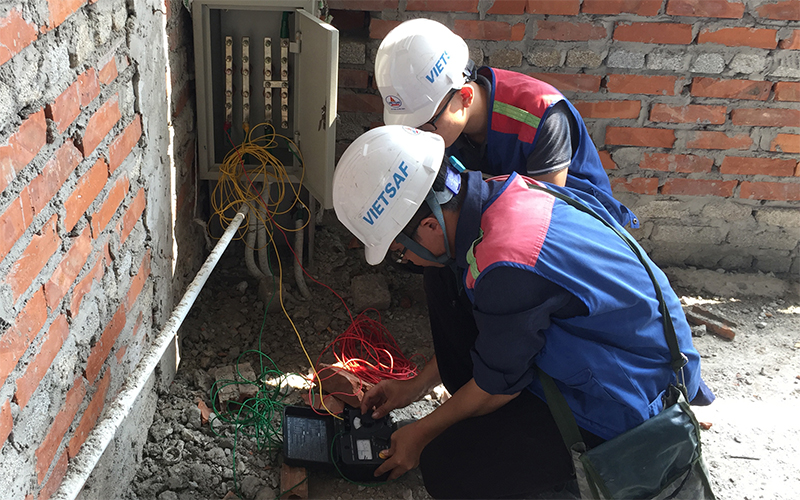

Đo điện trở nối đất cho xưởng sản xuất chuẩn bị đi vào hoạt động tại khu công nghiệp nội bài
Lý do lựa chọn VIETSAF là đơn vị đo điện trở nối đất
- Có kinh nghiệm kiểm tra, đo điện trở đất trên 10 năm.
- Kiểm định viên năng động, chuyên nghiệp, nhiệt tình.
- Có đầy đủ thiết bị kiểm tra với nhiều chủng loại máy có dây và không dây.
- Thực hiện kiểm định bài bản, đúng quy trình.
- Cung cấp hồ sơ, giấy chứng nhận đo điện trở nối đất nhanh gọn.
- Giá cả hợp lý.
Quy định xử phạt nếu không thực hiện đo điện trở đất
Theo điều 37, nghị định số 144/2021/NĐ-CP ngày 31/12/2021 “Quy định xử phạt vi phạm hành chính trong lĩnh vực an ninh, trật tự, an toàn xã hội; phòng, chống tệ nạn xã hội; phòng cháy, chữa cháy; cứu nạn, cứu hộ; phòng, chống bạo lực gia đình”
Vi phạm quy định về an toàn phòng cháy và chữa cháy trong lắp đặt, kiểm tra, bảo trì hệ thống chống sẽ bị xửa phạt:
1. Phạt cảnh cáo hoặc phạt tiền từ 100.000 đồng đến 300.000 đồng đối với hành vi không có hồ sơ theo dõi hệ thống chống sét theo quy định của pháp luật.
2. Phạt tiền từ 300.000 đồng đến 500.000 đồng đối với hành vi không kiểm tra định kỳ hệ thống chống sét theo quy định của pháp luật.
3. Phạt tiền từ 5.000.000 đồng đến 10.000.000 đồng đối với hành vi không khắc phục các sai sót, hư hỏng làm mất tác dụng của hệ thống chống sét.
4. Phạt tiền từ 10.000.000 đồng đến 15.000.000 đồng đối với hành vi lắp đặt hệ thống chống sét không bảo đảm yêu cầu về chống sét.
5. Phạt tiền từ 10.000.000 đồng đến 25.000.000 đồng đối với hành vi không lắp đặt hệ thống chống sét cho nhà, công trình thuộc diện phải lắp đặt hệ thống chống sét theo quy định của pháp luật.
6. Biện pháp khắc phục hậu quả:
a) Buộc khắc phục những sai sót, hư hỏng của hệ thống chống sét đối với hành vi vi phạm quy định tại khoản 3 Điều này;
b) Buộc lắp đặt hệ thống chống sét bảo đảm quy định đối với hành vi vi phạm quy định tại các khoản 4 và 5 Điều này.

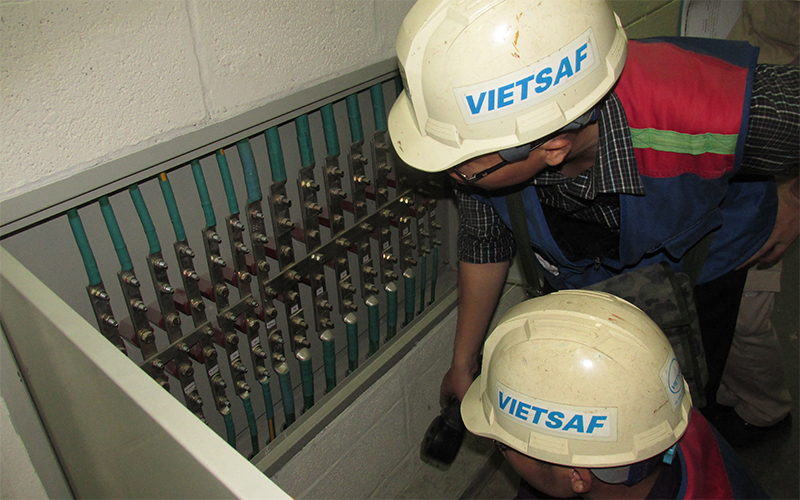

Kỹ thuật viên xem xét và đánh giá hộp kiểm tra tiếp địa trước khi đo điện trở nối đất
Giá đo điện trở đất và kiểm tra hệ thống chống sét là bao nhiêu?
Giá để đo điện trở nối đất phụ thuộc vào nhiều yếu tố như hạng mục, khu vực cần đo, điểm đo, v.v. Tuy nhiên, thường thì giá để đo điện trở dao động từ vài trăm nghìn đồng đến vài triệu đồng.
Miễn phí lập hồ sơ cho khách hàng đo điện trở tiếp địa chống sét, nối đất an toàn điện tại VIETSAF.
Hãy liên hệ với Công ty VIETSAF để nhận được báo giá đo điện trở đất chống sét, thiết bị điện tốt và được phục vụ nhanh chóng nhất.
